贴片磁珠的简单分类及参数

发布时间:2017-08-02 丨 阅读次数:

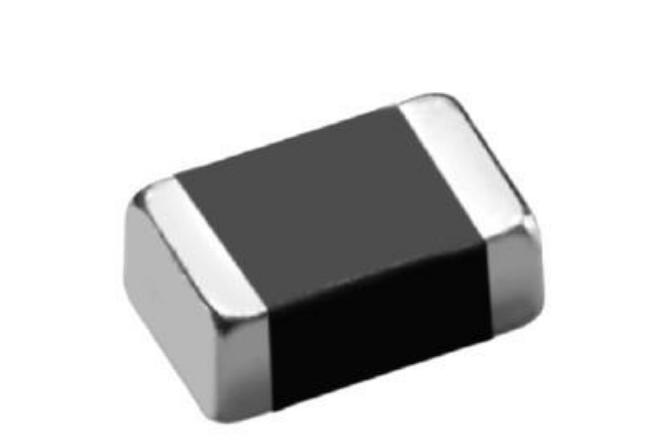

      磁珠专用于抑制信号线、电源线上的高频噪声和干扰，还具有吸收静电脉冲的能力。磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他有比普通电感更好的高频滤波特性，在高频滤波时产生阻抗，所以可以在很宽的频率范围内有着较高的阻抗，从而提高调频滤波效果。它的主要参数是：封装、电流、阻值、频率。
乍一看其重要参数与电阻只是相差了一个频率而已。所以磁珠在高频率电路中有着电阻的作用。

    它主要分为：普通型、低频高阻型、超大电流型、大电流型、尖峰型。

从字面上就可以对这几类磁珠有一个大概的了解 普通型、即为用的最多功能确是最普通的那个，价格自然也是最实惠的了。
   普通磁珠的参数如下：阻值 0Ω~2000Ω 电流25mA~1000mA。
    所谓的低频高阻也就是它的频率和阻值相对于普通磁珠的频率低、最小阻值大。
看看它的具体参数：阻值31Ω5~1000Ω 电流100mA~1000mA
  那么超大电流型磁珠它的电流允许 通过量自然就是龙头老大了。
它的电流最大可达6A，它的阻值：0Ω~2000Ω。
  大电流磁珠从字面上来看就比超大电流磁珠要低一级了
它的电流最大5A最小0.2A它的阻值0Ω~2000Ω
  最后就剩尖峰磁珠了，它是作用在电流噪声大的电路当中。
