贴片磁珠介绍及应用

发布时间:2017-10-08 丨 阅读次数:

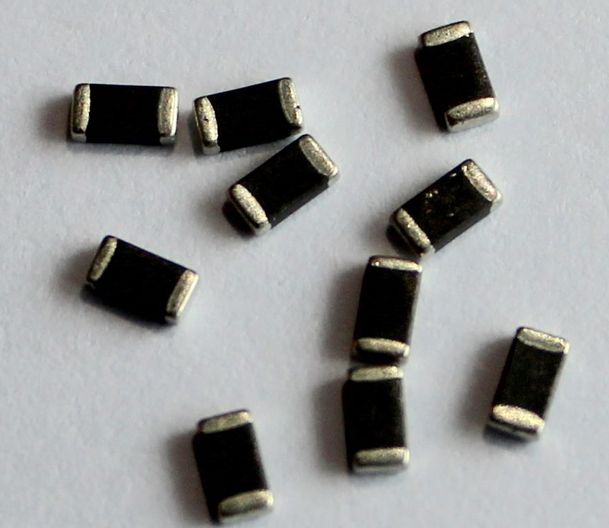

      铁氧体磁珠（Ferrite Bead）是目前应用发展很快的一种干扰组件，磁珠由铁氧体组成，具有很高的电阻率和磁导率，它等效于电阻和电感串联，两个组件的值都与磁珠的长度成比例，但电阻值和电感值都随频率变化。它比普通的电感有更好的高频率波特性，在高频时呈现阻性，把交流信号转化为热能，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
      贴片磁珠对高频信号才具有较大阻碍作用，一般规格有10Ω/100MHZ,它在低频时电阻比电感小得多。

      由于其体积可以做得很小，不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可以降低数字电路的高频辐射，还可用于信号电缆的噪声滤除，廉价、易用，除滤高频噪声效果显著。

      那么，我们如何选用贴片磁珠呢，磁珠和阻抗的单位都是欧姆，而不是亨特，因为磁珠的单位是按照它在某一频率下产生的阻抗来表示的。
      不同的铁氧体抑制元件即磁珠，有不同的最佳频率范围。通常磁导率越高，抑制的频率就越低。此外，铁氧体的体积越大，抑制效果越好。在一定体积时，长而细的比短而粗的抑制效果好，内径越小抑制效果越好。但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。
      目前，我们应用比较广泛的就是贴片磁珠了，其涡流损耗同铁氧体材料的电阻率成反比，和信号频率的平方成正比。贴片磁珠可应用于：时钟发生电路，模拟电路和数字电路之间的滤波，I/O输入/输出内部连接器（比如串口，并口，键盘，鼠标，长途电信，本地局域网），射频（RF）电路和易受干扰的逻辑设备之间，供电电路中滤除高频传导干扰，计算机，打印机，录像机VCRS）,电视系统和手提电话中的EMI噪声抑止等。
