    如何在路测量贴片电阻器

    发布时间:2018-10-25 丨 阅读次数:

    1. 1

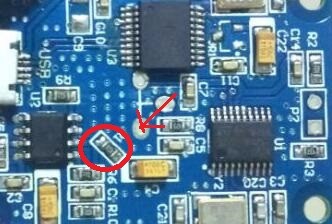

      观察待测电阻器。在路检测贴片电阻器时首先将电阻器所在的电路板的供电电源断开,然后对贴片电阻器进行观察,如果有烧焦、虚焊等情况,基本可以锁定故障了。接着根据贴片电阻的标称电阻读出电阻器的阻值。本次测量的贴片电阻标称为103,即它的阻值为10KΩ。


    2. 2

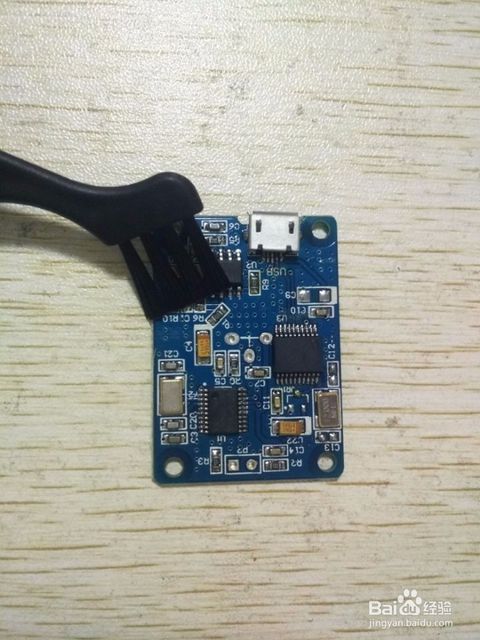

      清理待测电阻器。如果待测电阻器比较脏,可以用刷子清理一下引脚的灰尘,有锈渍也可以用细砂纸打磨一下,否则会影响到检测结果。


    3. 3

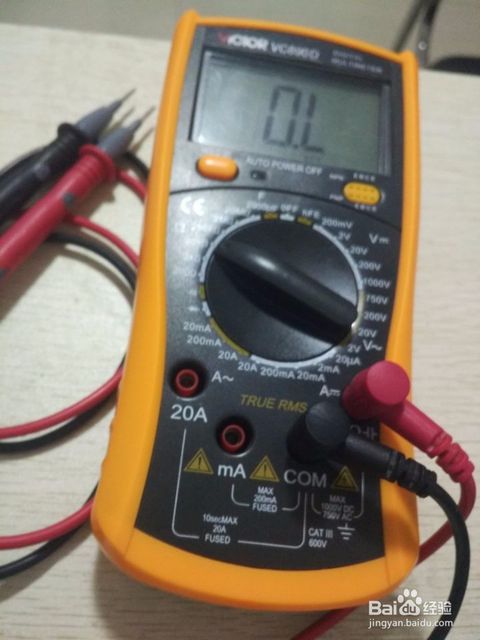

      装好表笔。将黑表笔插进COM孔中,红表笔插进VΩ孔中。


    4. 4

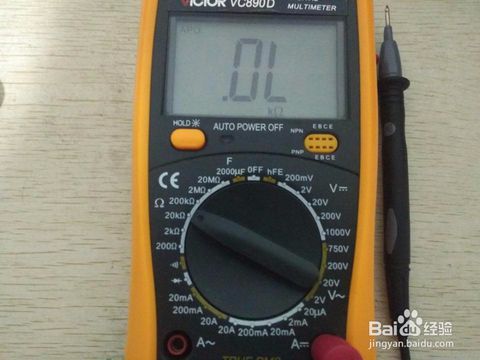

      调好量程。根据贴片电阻器的标称阻值调节万用表的量程。本次测量的贴片电阻器标称阻值为10KΩ,因此将量程选择在20KΩ.


    5. 5

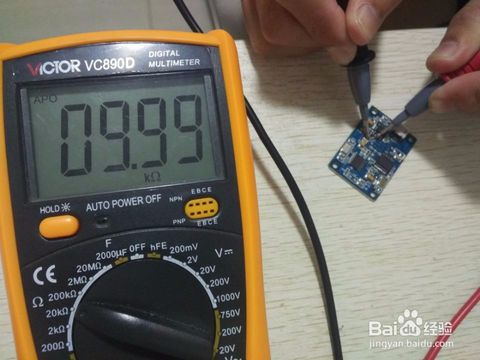

      测量。将万用表的红、黑表笔分别搭在贴片电阻器的两脚的焊点上,观察万用表显示的数值,测量值为9.99。


    6. 6

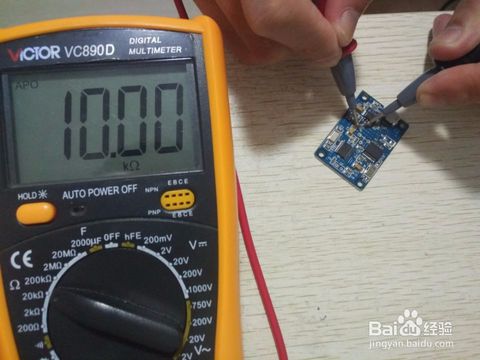

      交换表笔测量。将红、黑表笔互换位置,再次测量,万用表的数值显示为10.00。


    7. 7

      取最大值。从两次测量中,取测量较大的值作为参考阻值,即10.00KΩ作为参考阻值。它跟标称阻值相差不大,即这个电阻是可以用的。
