    常见问题

    贴片电容规格表

    发布时间:2016-10-09 丨 阅读次数:

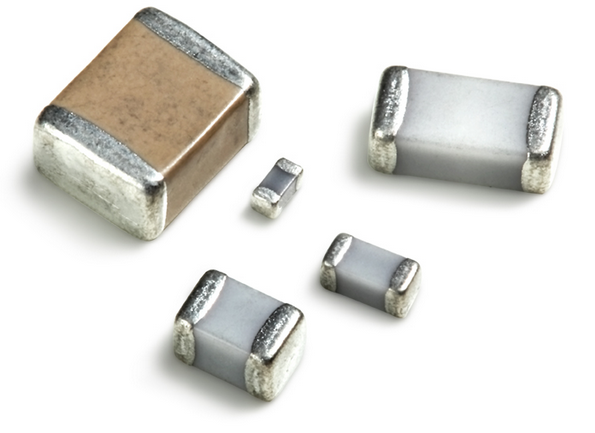

        贴片电容是多层片式电容器的简称,也可称为片容,英文缩写为MCLL”。贴片电容是目前最常用的电子元件之一,几乎所有的电子产品设备都要用到贴片电容。



       贴片电容的规格有三种,分别是NPOX7RY5U,规格不同其用途也会有所差异,下面就以AVX公司生产的贴片电容举例,为大家详细介绍下贴片电容规格表,贴片电容的生产厂商不同,规格参数也不同,具体的请参考东莞贴片电容一级销售商-----佳益电子科技。

    英制尺寸

    制尺寸

    长度及公差

    宽度及公差

    厚度及公差

    0402

    1005

    1.00±0.05

    0.50±0.05

    0.50±0.05

    0603

    1608

    1.60±0.10

    0.80±0.10

    0.80±0.10



    0805



    2012



    2.00±0.20



    1.25±0.20

    0.70±0.20

    1.00±0.20

    1.25±0.20



       1206



    3216



    3.00±0.30



    1.60±0.20

    0.70±0.20

    1.00±0.20

    1.25±0.20

    1210

    3225

    3.00±0.30

    2.54±0.30

    1.25±0.30

    1.50±0.30

    1808

    4520

    4.50±0.40

    2.00±0.20

    2.00

    1812

    4532

    4.50±0.40

    3.20±0.30

    2.50

    225

    5763

    5.70±0.50

    6.30±0.50

    2.50

    3035

    7690

    7.60±0.50

    9.00±0.05

    3.00

       注:贴片电容的封装表示方法和贴片电阻一样有两种,即公制表示法和英制表示法,市场上以英制的为主,单位是英寸,公制表示法的很少用到。例如040206030805等应用的就是英制表示法,0402是指贴片电容的长度为0.04英寸,02表示的贴片电容的宽度为0.02英寸,其它型号则以此类推。

       本文原创自佳益电子科技,转载请注明出处!
