简单介绍高压贴片电容

发布时间:2019-06-13 丨 阅读次数:

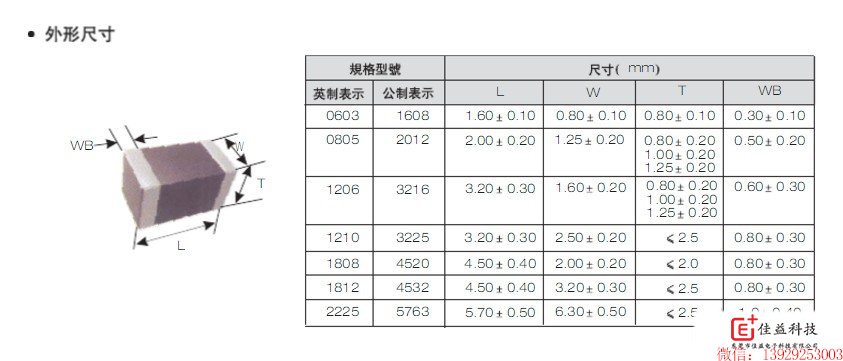

高压贴片电容作为高压电容大家族中的重要成员之一，在我们的日常生活中应用十分广泛，本文要介绍的就是关于高压贴片电容的规格书以及材质区分。

高压贴片电容

高压贴片电容又名陶瓷多层片式电容器，是一种用陶瓷粉生产技术，内部为贵金属钯金，用高温烧结法将银镀在陶瓷上作为电极制成。产品分为高频瓷介NPO(COG)和低频瓷介X7R两种材质。NPO具有小的封装体积，高耐温度系数的电容，高频性能好，用于高稳定振荡回路中，作为电路滤波电容。X7R瓷介电容器限于在工作普通频率的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合,这种电容器不宜使用在交流（AC)脉冲电路中，因为它们易于被脉冲电压击穿，所以不建议使用在交流电路中。

高压贴片电容应用领域

随着科学技术的发展，陶瓷贴片电容器在当前电子领域发挥重要的作用。以下是高压贴片电容应用领域：

高压贴片电容器主要用于电源滤波，电源降压，双电压，吸收浪涌保护电路的基本工作原理是充电和放电，当然还有整流、振荡等功能。这是用在电源电路实现旁路、去耦、滤波和储能。它往往采用模块化电源、电动工具、智能家居、智能家电、LED照明系列（白炽灯、钨丝灯、G4、G9灯，COB射灯，球泡灯），电阻电容降压电源、汽车电子、汽车氙气灯（HID电子离子稳定剂），负。离子发生器、节能灯、高频无极灯，电子镇流器等产品；片式压敏电阻器压敏电阻器产品专门用于计算机、通讯产品、网络产品、车载设备、汽车电子、安防产品、智能产品、战俘二产品、灯具、工业控制设备、玩具等领域。

高压贴片电容的特性：

1.利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大2.单片结构保证有极佳的机械性强度及可靠性

3.极高的精确度，在进行自动装配时有高度的准确性

4.因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性

5.低集散电容的特性可完成接近理论值的电路设计6.残留诱导系数小，确保上佳的频率特性

7.因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源

8.由于ESR低，频率特性良好，故最适合于高频，高密度类型的电源

高压贴片电容材质

高压贴片电容作为高压电容大家族中的重要成员之一，在一些智能产品以及通讯领域中的应用非常广泛。这种高压电容按照材质来进行区分的话，一般可以分成三类，即高介电常数型X7R介质、半导体型X5R介质和温度补偿型NPO介质。今天我们将会为刚刚开始接触电子设计行业的新人工程师们，介绍一下这些使用不同材质的高压贴片电容都有哪些区别。 首先要为大家介绍的是高介电常数型X7R介质高压贴片电容。这种高压电容的名字有些长，读起来也有一些拗口，因此在平时的应用中，大部分工程师往往会将其简称为X7R。这种被称为X7R是一种强电介质，因而能制造出容量比NPO介质更大的高压电容器。

在实际应用中，这种高压电容的工作性能比较稳定，而且在温度、电压时间的变化过程中，其特有的性能变化并不显著，属稳定电容材料类型，因此常常会被使用在隔直、耦合、傍路、滤波电路及可靠性要求较高的中高频电路中。

接下来要为大家介绍的是半导体型X5R介质高压贴片电容。这种高压电容采用的介质材料是X5R，该种材料具有较高的介电常数，因此常用于生产比容较大、标称容量较高的大容量电容器产品。但采用这种材料的高压电容器具有一个明显的缺点，那就是其本身的容量、损耗对温度、电压等测试条件较敏感，容量较小，在工作中很容易被脉冲电压击穿，因此主要用在电子整机中的振荡、耦合、滤波及傍路电路中。 最后要为大家介绍的高压电容，是利用温度补偿型NPO介质材料制成的贴片式电容器。这种NP0材料又被叫做COG，其本身的电气性能是目前最稳定的，基本上不随温度、电压、时间的改变，因此在平时的实际应用汇总，常常被用在对稳定性、可靠性要求较高的高频、特高频、甚高频电路中。
