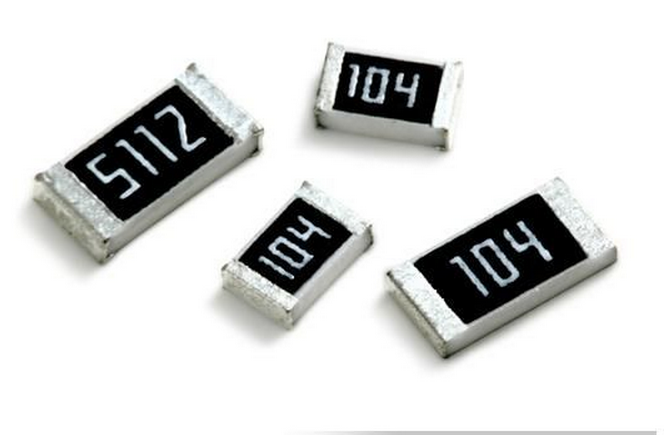

贴片电阻的常见封装有9种,分别用公制和英制的来表示,其中英制的表示方法是采用的4位美国电子工业协会的代码,用4位数表示,前两位是有效数字表示的是贴片电阻的长度,后两位数表示的是贴片电阻的宽度,单位是英寸。例如0603就是我们常说的英制代码。公制代码在实际应用中很少用到,也是用4位数表示,以毫米为单位,与英制表示法大致相同。
贴片电阻功率和封装尺寸的对应关系如下表:
英制 (inch) |
公制 (mm) |
长(L) (mm) |
宽(W) (mm) |
功率W |
0201 |
0603 |
0.60±0.05 |
0.30±0.05 |
1/20W |
0402 |
1005 |
1.00±0.10 |
0.50±0.10 |
1/16W |
0603 |
1608 |
1.60±0.15 |
0.80±0.15 |
1/10W |
0805 |
2012 |
2.00±0.20 |
1.25±0.15 |
1/8W |
1206 |
3216 |
3.20±0.20 |
1.60±0.15 |
1/4W |
1210 |
3225 |
3.20±0.20 |
2.50±0.20 |
1/3W |
1812 |
4832 |
4.50±0.20 |
3.20±0.20 |
1/2W |
2010 |
5025 |
5.00±0.20 |
2.50±0.20 |
3/4W |
2512 |
6432 |
6.40±0.20 |
3.20±0.20 |
1W |
