    贴片电容的选型及优点和注意事项

    发布时间:2019-06-26 丨 阅读次数:

    更换降压型DC-DC转换器中的输出电容器为MLCC

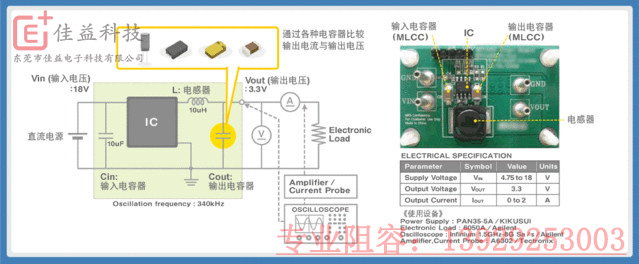

    作为POL转换器等电子设备中较为常用的降压型小型DC-DC转换器的基本电路。 转换器的主要电路得到IC化,并通过印刷线路板外接电容器及电感器(也有内置产品) 位于IC前段的电容器称为输入电容器(Cin)、位于后段的电容器称为输出电容器(Cout)。DC-DC转换器的输出电容器通过积蓄电荷使输出电压平滑化,同时起到将交流的波纹成分释放至地线层侧,并将其除去的作用。

    降压型DC-DC转换器中的输出电容器特性比较


    由于MLCC的ESR较低,因此波纹电压较小,自己发热较少。

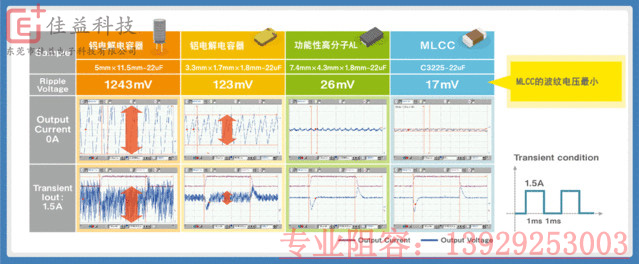

    根据前述条件,对静電容量为22μF的普通铝电解电容器、钽电解电容器、功能性高分子铝电解电容器以及MLCC分别比较了输出电流与输出电压。

    ESR以及引起自己发热的波纹电压从大到小的顺序为:普通铝电解电容器>钽电解电容器>功能性高分子铝电解电容器>MLCC。

    功能性高分子铝电解电容器是将导电性聚合物作为电解质实现低ESR的产品,与普通铝电解电容器相比,波纹电压显著变小,但其形状较大,价格也较高。

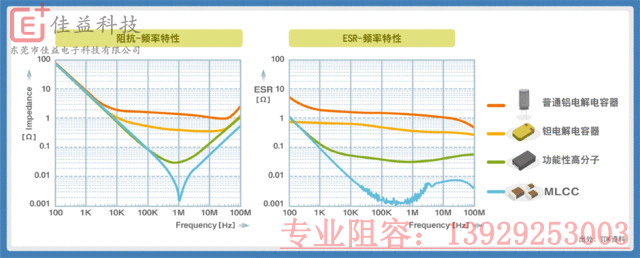

    各电容器的阻抗-频率特性、ESR-频率特性如下所示。

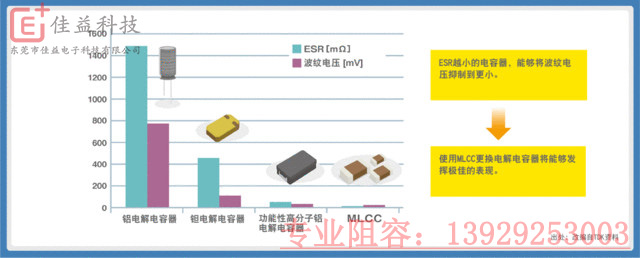

    ESR越小的电容器,能够将波纹电压抑制到更小。如下述图表所示,MLCC的特点在于ESR极小,仅为数mmΩ左右。因此,使用MLCC更换电解电容器将能够发挥极佳的表现。

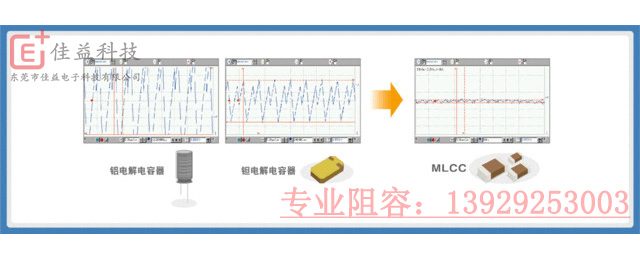

    贴片电容优点:抑制波纹、高可靠性、长寿命化

    ESR较高的电解电容器会因波纹电流导致自己发热,从而缩短寿命。

    MLCC的ESR比电解电容器降低量达到两位数,在实现长寿命的同时提高了可靠性。


    贴片电容使用注意事项:

    高介电常数系列请注意施加电压造成的容量变化

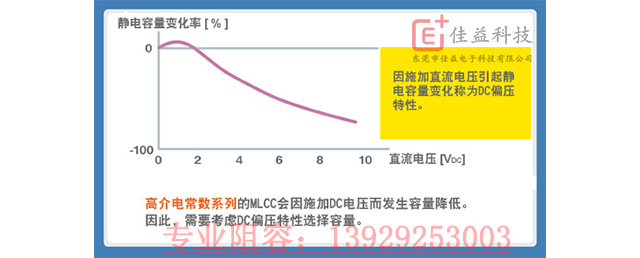

    即使是优异的电容器MLCC也有弱点。MLCC会因施加的电压不同而导致静电容量发生变化。施加的是直流电压时称为DC偏压特性(直流电压特性)。静电容量的变化(DC偏压相依)在低介电常数系列(种类1)中几乎不会出现,而会在高介电常数系列(种类2) 的陶瓷电容器中出现。

    其原因在于,高介电常数系列使用的是自发极化的强电介质(BaTiO3等)。因此,施加直流电压进行使用时,请在选择时考虑电介质的特性、使用电压及耐压等因素。同时,电容器尺寸越小,静电容量的减少量则会越大。在选择容量是,也需要考虑DC偏压特性。


    ※高介电常数系列的MLCC存在通过温度变化与施加直流电压会使静电容量下降的弱点(温度特性、DC偏压特性)。同时,由于其拥有极低的ESR,因此反而会造成异常振动以及反共振的问题,因此在更换时需要注意。
