    分析去耦电容的有效使用方法一:使用多个电容

    发布时间:2019-07-19 丨 阅读次数:

    佳益小编网络编辑:去耦电容的有效使用方法之一是用多个(而非1个)电容进行去耦。使用多个电容时,使用相同容值的电容时和交织使用不同容值的电容时,效果是不同的。



    使用多个容值相同的电容时

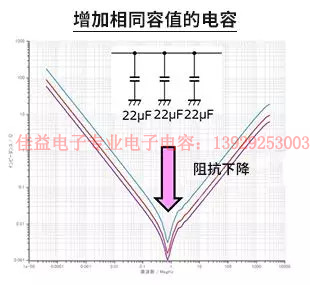

    下图是使用122µF的电容时(蓝色)、增加1个变为2个时(红色)、再增加1个变为3个(紫色)时的频率特性。



    如图所示,当增加容值相同的电容后,阻抗在整个频率范围均向低的方向转变,也就是说阻抗越来越低。



    这一点可通过思考并联连接容值相同的电容时,到谐振点的容性特性、取决于ESR(等效串联电阻)的谐振点阻抗、谐振点以后的ESL(等效串联电感)影响的感性特性来理解。







    并联的电容容值是相加的,所以3个电容为66µF,容性区域的阻抗下降。



    谐振点的阻抗是3个电容的ESR并联,因此为,假设这些电容的ESR全部相同,则ESR减少至1/3,阻抗也下降。



    谐振点以后的感性区域的ESL也是并联,因此为,假设3个电容的ESL全部相同,则ESL减少至1/3,阻抗也下降。



    由此可知,通过使用多个相同容值的电容,可在整个频率范围降低阻抗,因此可进一步降低噪声。





    使用多个容值不同的电容时



    这些曲线是在22µF的电容基础上并联增加0.1µF、以及0.01µF的电容后的频率特性。



    通过增加容值更小的电容,可降低高频段的阻抗。相对于一个22µF电容的频率特性来说,0.1µF0.01µF的特性是合成后的特性(红色虚线)。



    这里必须注意的是,有些频率点产生反谐振,阻抗反而增高,EMI恶化。反谐振发生于容性特性和感性特性的交叉点。





    所增加电容的电容量,一般需要根据目标降噪频率进行选型。



    另外,在这里给出的频率特性波形图是理想的波形图,并未考虑PCB板的布局布线等引起的寄生分量。在实际的噪声对策中,需要考虑寄生分量的影响。
