磁珠 Ferrite Bead 

发布时间:2020-01-02 丨 阅读次数:

磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。磁珠对高频信号才有较大阻碍作用，一般规格有 100 欧/100mMHZ，它在低频时电阻比电感小得多。电感的等效电阻可有 Z=2X3.14xf 来求得。

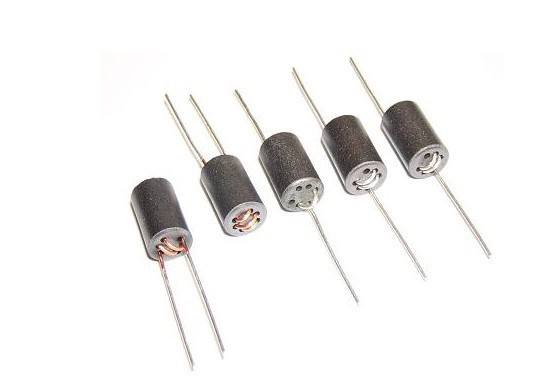

铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效而对较高频率的电流会产生较大衰减作用。高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。



磁珠种类很多，制造商供应的技术指标说明，特别是磁珠的阻抗与频率关系的曲线。有的磁珠上有多个孔洞，用导线穿过可增加的元件阻抗( 穿过磁珠次数的平方) ，不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。



铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做到很小。特别是数字电路中，由于脉冲信号含有频率很高的高次锴波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。



铁氧体磁珠还广泛应用于信号电缆的噪声滤除，以常用于电源滤波的 HH-1H3216-500 为例,其型号各字段含义依次为:



HH 是其一个系列,主要用于电源滤波,用于信号线是 HB 系列;

1表示一个元件封装了一个磁珠,若为 4 则是并排封装四个的；

H 表示组成物质,H、C、M 为中频应用(50-200MHz)；

T 低频应用(<50MHz),S 高频应用(>200MHz);



3216 封装尺寸,长 3.2mm,宽 1.6mm,即 1206 封装；500 阻抗(一般为 100MHz 时),50 ohm。

其产品参数主要有三项: 阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37；直流电阻DC Resistance (m ohm): Maximum 20;额定电流 Rated Current (mA): 2500.



磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联, 但电阻值和电感值都随频率变化。他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。磁珠主要用于高频隔离,抑制差模噪声等.



磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,在高频时呈现阻性,所 以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。 作为电源滤波,可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上,磁珠和电感是原理相同的,只是频率特性不同罢了.磁珠由氧磁体组成,电感由磁心和线圈组成,磁珠把交流信号转化为热能,电感 把交流存储起来,缓慢的释放出去。磁珠对高频信号才有较大阻碍作用,一般规格有 100 欧/100mMHZ ,它在低频时电 阻比电感小得多。



铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰组,优惠、易用,滤除高频噪声效果显着在电路中只要导线穿过它即可(我用的都是象普通电阻模样的,导线已穿过并胶合也有表面贴装的形式,但很少见到卖的)。当导线中电流穿过时,铁氧体对 低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。高频电 流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个组件的 值都与磁珠的长度成比例。磁珠种类很多,制造商应提供技术指标说明,特别是 磁珠的阻抗与频率关系的曲线。



有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方), 不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。 但铁氧体是磁性材料,会因通过电流过大而产生磁饱和,导磁率急剧下降。大电流 滤波应采用结构上专门设计的磁珠,还要注意其散热，铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出)还可广泛应用于其它电路,其体积可以做得很小。特别是在数字电路中,由于脉冲信号含有频率很高的高次谐波,也是电路高频辐，所以可在这种场合发挥磁珠的作用！
