贴片电容的温度系数?温度系数相信大家都很熟悉,但是有很多人会问不是只有贴片电阻有温度系数吗?怎么贴片电容也有温度系数了?今天小编就带大家一起来了解一下贴片电容的温度系数吧。
首先熟悉一下贴片电阻的温度系数,就是指贴片电阻的工作环境温度变化后,电阻阻值的变化幅度。贴片电容和贴片电阻一样只是把阻值的变化换成容值的变化了,但是有一点不同大家要注意,贴片电容是有几种材质的,比如NPO、X5R、X7R、Y5V等,不同材质贴片电容的温度系数是不相同的。

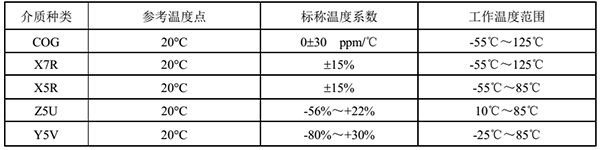

那么各种材质贴片电容的温度系数是多少呢?如下图所示:
其中只有NPO材质的贴片电容是±30ppm/℃,其它材质的则都是以自身容值误差来确定的。这也说明了工作环境温度对贴片电容的影响比贴片电阻要大的多。
