怎么选购贴片电容!
发布时间:2017-06-01 丨 阅读次数:
我们说的贴片电容,全称:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。贴片电容应用广泛精密,所以要求也比较严,贴片电容的尺寸、贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求都是影响贴片电容的的参数,因此一般在选购贴片电容时,需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及品牌。
贴片电容的参数:

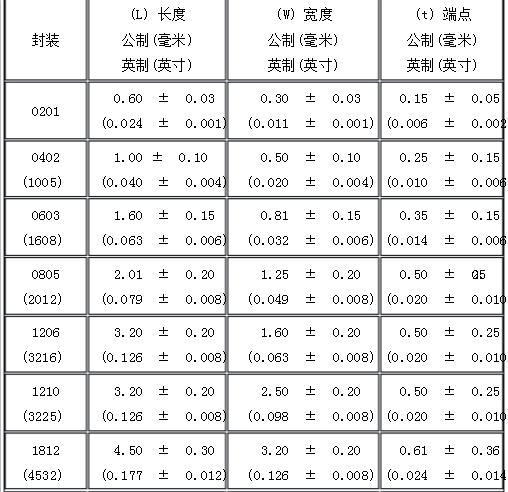

1,封装:贴片电容常见封装有7种,用两种尺寸代码来表示。一种英制代码,由4位数字表示的EIA(美国电子工业协会)代码,以英寸为单位。我们常说的0603封装就是指英制代码。另一种是公制代码,也由4位数字表示,其单位为毫米。下表列出贴片电容封装英制和公制的关系及详细的尺寸:
2,贴片电容容量代码:一般来说,都是三位数,前两位表示有效数值,最后一位数字代表后缀几个0,如104=100000pf=100nf=0.1uf
3,贴片电容的电压:每种电容都有他自己的额定电压,电压是选择一个电容的重要指标。
4,还有像电容容量精度,材质,电容厚度,电极镀层等都是电容的属性,在选型过程中也需要特别注意。那么我们选购电容怎么选择呢?首先我们得知道自己需要什么电容。封装,电压,容量是我们所必须了解的参数,其次就是电容容量精度,材质,电容厚度,电极镀层等相关的属性。
