贴片电阻的具体封装参数

发布时间:2017-07-15 丨 阅读次数:

          昨天我们一起概览了贴片电阻薄膜与厚膜的区别，那么今天我们就一起来了解一下贴片电阻的具体封装参数吧。贴片电阻常见封装有9种，有两种表示方式。一种是由4位数组成的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，单位是英寸。如英式：0201的是0.2英寸（inch）X0.1英寸（inch）。另一种是公制代码，也是4位数字表示的代码，其单位为毫米。一起来了解一下吧。

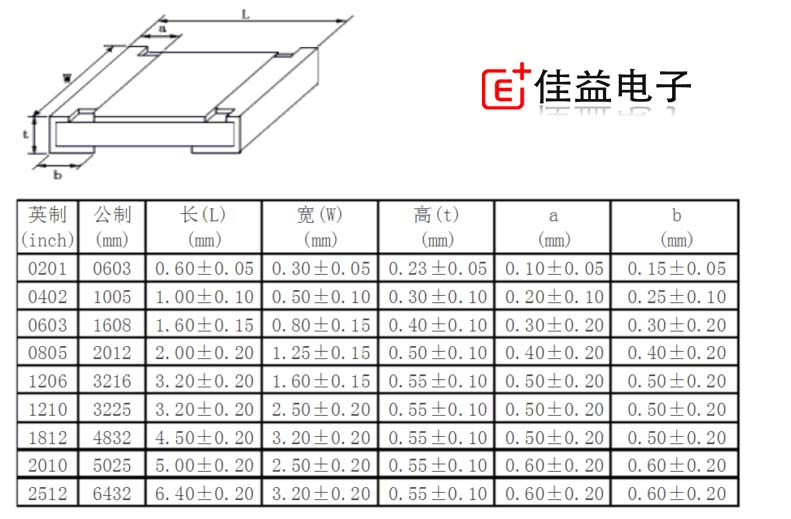

      封装共九种它们分别是：
1：英式（inch）：0201。公式0603，换种表示方法也就是：0.06mmX0.30mm。
2：英式：0402。公式1005，1.00mmX0.05mm。
3：英式：0603。公式1608，1.60mmX0.80mm。
4：英式：0805。公式2012，2.00mmX1.25mm。
5：英式：1206。公式3216，3.20mmX1.60mm。
6：英式：1210。公式3225，3.20mmX2.50mm。
7：英式：1812。公式4832，4.50mmX3.20mm。
8：英式：2010。公式5025，5.00mmX2.50mm。
9：英式：2512。公式6432，6.40mmX3.20mm。

         从以上数据可以看出公、英式有一个0603在字面上相同。但实质并不同，其他差别也就较大容易分辨。英式与公式的使用在于地区上的区别，现国内多使用公式。
