贴片排阻的定义及采参数

发布时间:2017-07-21 丨 阅读次数:

       贴片排阻是由多个贴片电阻由串联或并联组合而成的，也叫网络电阻。
贴片排阻的作用和贴片电阻一样，但是达到了更高程度的集成效果，更加方便走线，还保证了焊接的质量。节省了大量空间;排阻还具有方向性，与色环电阻相比具有整齐、少占空间的优点。
       在数字电路中可以作为上拉或下拉电阻使用，上拉是相对下拉来说的。可以简单的理解上拉的作用是给信号线提供一个驱动电压，使之传输更稳定，传输距离更远~用来抵消线路中内阻对信号的损耗，甚至可以达到对信号几乎0影响；所以大量应用在电视机、显示器、小家电、电脑主板中。

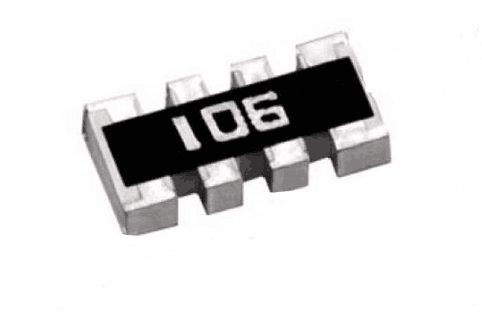

       贴片排阻可分为内电极和外电极两种(也叫凹电极和凸电极)，如下图所示，凹电极的端子在脚位的凹槽位置，凸电极的端子则在脚位突出部分。



    下面我们一起来了解一下贴片排阻的具体参数：
电阻精度：±0.1%、±0.25%、±0.5%、±1%、±5%。
工作温度在：55ºC to +125ºC。
阻值范围在:1Ω~10MΩ。
工作电压在：50V~200V。
功率在：1/16W、1/10W、1/32W。
温度系数：±200ppm/ºC。
脚位：有4脚、8脚、16脚三种。
封装的通常表示方式是：16P8R ；10P8R。
16P8R的意思是16个脚、8个电阻组成。

10P8R的意思是10个脚、8个电阻组成。
