叠层式贴片电感也就是非绕线式电感,叠层电感是电感按结构不同对电感进行分类的其中一类。
叠层式贴片电感的特性:a、外形尺寸小;B、闭合电路,无交互干扰,适合于高密度安装;C、无方向性,规范化的自动贴片安装外形;D、可焊性和耐焊性优,适合于流焊和再流焊。
叠层式贴片电感的常见封装:0402、0603、0805、1206、1210、1816、1812。
叠层式贴片电感的作用:主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
叠层式贴片电感的应用:目前叠层电感被广泛用于笔记本电脑数位电视,数位录放影机,列表机,硬式磁碟机,个人电脑和一般消费性及电脑主品上输入、输出线路之杂讯消除。

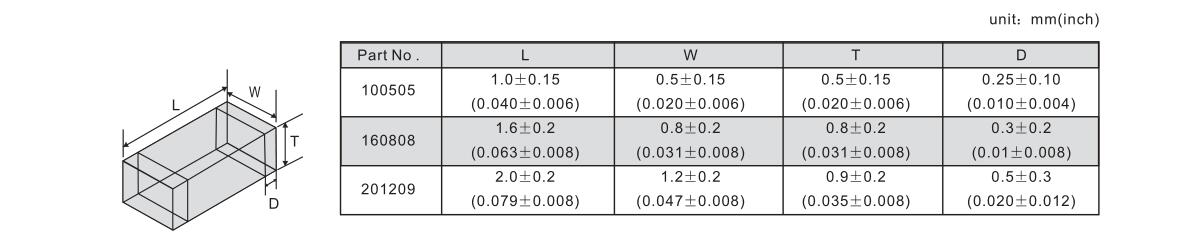

叠层式贴片电感的结构:

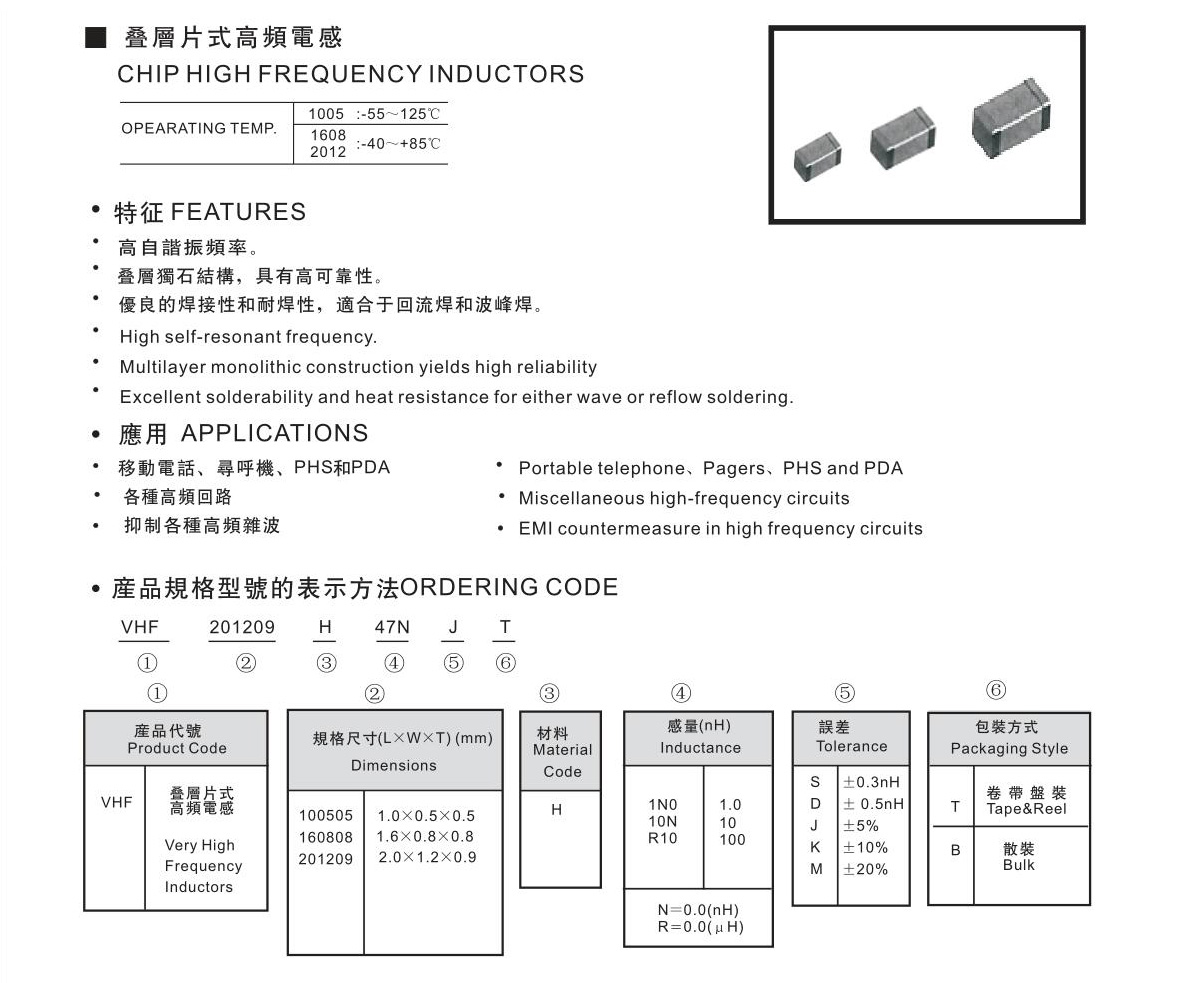

1、叠层片式高频电感的结构:

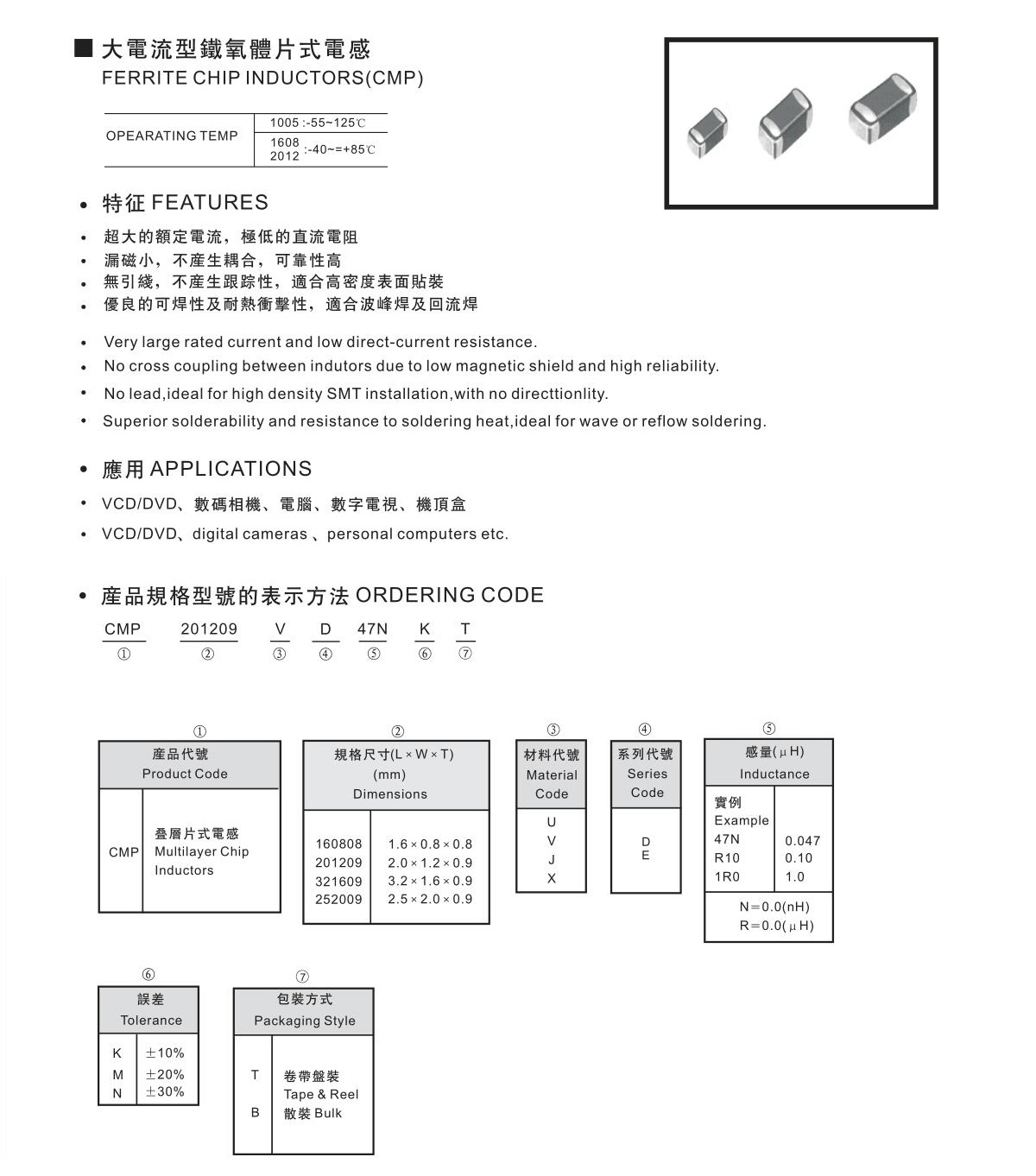

2、叠层片式铁氧体电感的结构:
