尺寸最小的贴片电阻封装

发布时间:2017-09-16 丨 阅读次数:

    贴片电阻一直是电子行业使用最多的元器件，比起传统电阻其最大的特点也就是体积小、贴装方便，那么随着电子行业的小型化趋势，常规小型化贴片电阻封装也是做到了0402（0.4mm*0.2mm）的大小，但是这是不是极限呢？下面我们来看看目前尺寸最小的贴片电阻封装到底是多少。

    我们知道贴片电阻是由一个陶瓷基板和两个金属电极构成的，贴片电阻封装也是由这个陶瓷基板的大小来决定的，但是，以现有的制造技术，切割工艺中的封装尺寸公差较大，达±20μm，不仅如此，还存在贴片崩缺等各种课题，业内认为0402尺寸以下的开发是非常困难的。

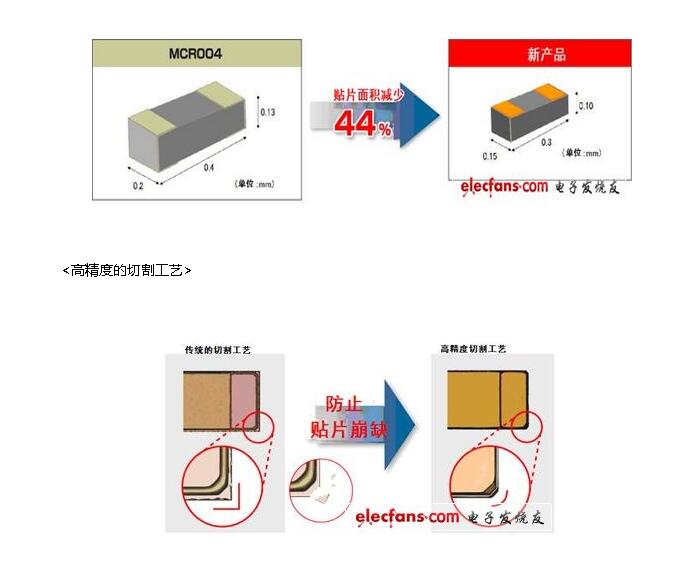

    但是罗姆贴片电阻原厂却通过独创的微细化技术开发出制造系统，同时，改进了切割方法，使切割工艺中的封装尺寸公差大幅降低，仅为±5μm。提高尺寸精度不仅有助于降低安装时的吸片错误 ，而且采用了耐腐蚀性能卓越的金电极表面，提高焊料的润湿性，使稳定的安装成为可能。并成功研发出了03015（0.3mm*0.15mm）封装的贴片电阻，并在之后继续深入研究开发出了更小的0201（0.2mm*0.1mm）尺寸的贴片电阻。
