贴片电阻的丝印识别

发布时间:2017-07-18 丨 阅读次数:

       每个贴片电阻都会有丝印 ，也就是贴片电阻上的那一串数字有些也会带有字母R。很多人看到的时候都会一脸懵，那这到底是个什么东西呢？我们一起来了解一下吧。
       贴片电阻的误差精度有±1％、±2％、±5％、±10％的精度。±1％、±5％是最常用的两种电阻。它们分别用四位数、三位数的丝印来表示。

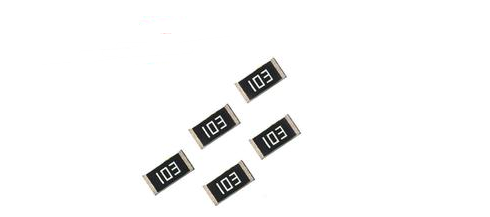

       如电阻表面的丝印为103的贴片电阻，它的精度就是±5％的。前两位数字10为有效数字，第三位数字表示后接零的个数。既10×3，所以103的电阻阻值为10×10×3=10000Ω=10k。

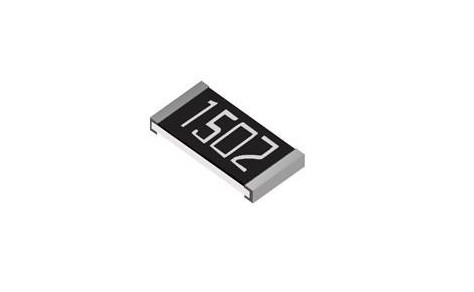

       我们再来看看精度为±1％的贴片电阻。如电阻表面的丝印为1502的贴片电阻。前三位数字150是有效数字，第四位数字也是表示后接零的个数。既10×2所以1502电阻的阻值为

150×10×2=15000Ω=15k。

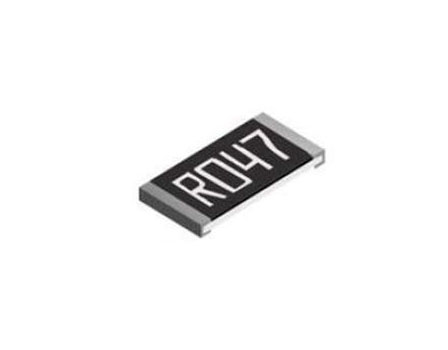

       那带R的的贴片电阻呢？其实R在丝印中表示的是小数点的位置。如贴片电阻R047，表示0.047欧姆的电阻。

          对贴片电阻有需要或疑问的可以联系佳益客服。
