色环电阻的识别方法

发布时间:2017-07-25 丨 阅读次数:

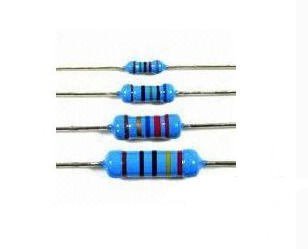

      今天我们一起来聊聊色环电阻，色环电阻就是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值及封装。色环电阻的环数有四环五环六环。它是应用于各种电子设备中最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

      下面我们一起来看一下颜色分别代表的参数：
黑，棕，红， 橙，黄，绿， 蓝，紫，灰，白， 金， 银
0， 1， .2， 3， 4， .5， 6， 7， 8， .9，.± 5%，±10%

      知道了这些必须的数据后识别参数前还需要了解一些技巧。
1.靠近电阻前端的一组是用来表示阻值。
2.第二部分：靠近电阻后端的一条色环用来代表公差精度。
公差精度只会常用金、银来表示，偶尔会用到棕色（棕色表示1%）
     有了这些小技巧就可以快速的分辨色环电阻的前后端。
我们再来看看四、五、六、环的具体怎样查看参数：
四环：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。如：棕 红 红 金    其阻12×10^2=1.2kΩ 误差为±5%
五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。如：红 红 黑 棕 金，其电阻为 220×10^1=2.2KΩ 误差为±5%

 六个色环电阻的识别：第一色环是百位数，第二色环是十位数，第三色环是个位数，第四色环是应乘颜色次幂颜色次，第五色环是误差率。第六位是温度系数。
