    国巨贴片电容料号解析

    发布时间:2016-10-12 丨 阅读次数:

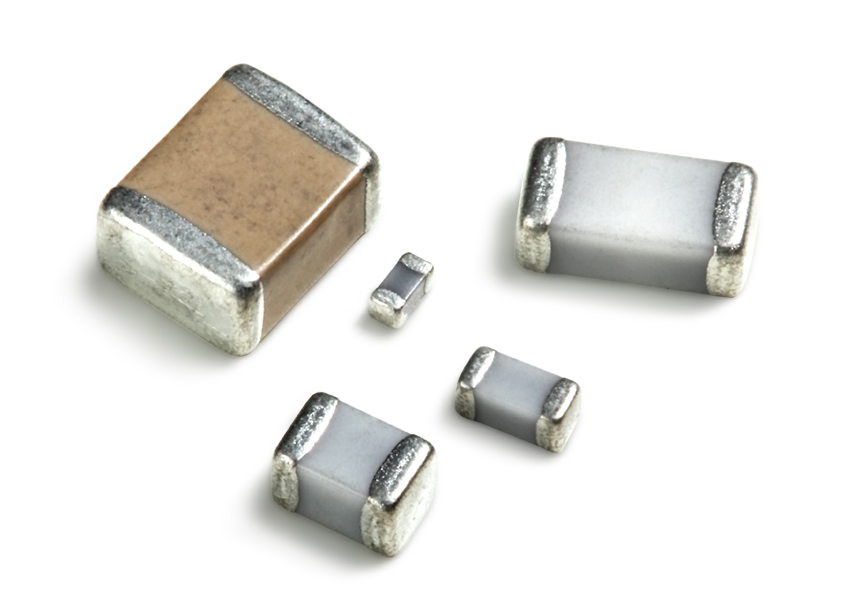

           贴片电容是现在电子行业工厂使用最多的几种电子元器件之一,但是对于很多刚接触这个行业的新人来说,关于贴片电容的读法(也就是贴片电容型号解析)理解起来还是有一定困难,所以小编特意的去查阅了很多资料,发现贴片电容的命名其实并不难,虽然贴片电容的品牌众多,各大品牌又都是按照自己的习惯或便于与其它品牌区分型号,故此都使用自己独有的贴片电容型号代码。但是万变不离其宗,贴片电容的命名都是有一点规律的,只要抓住这些关键点就能攻破这道障碍。


        贴片电容的主要参数就是封装、材质、容值、误差、额定电压几种,那我们就抓住这些参数一样也能读懂贴片电容的型号,下面我们就以国巨贴片电容型号代码为例来为大家解析一下。

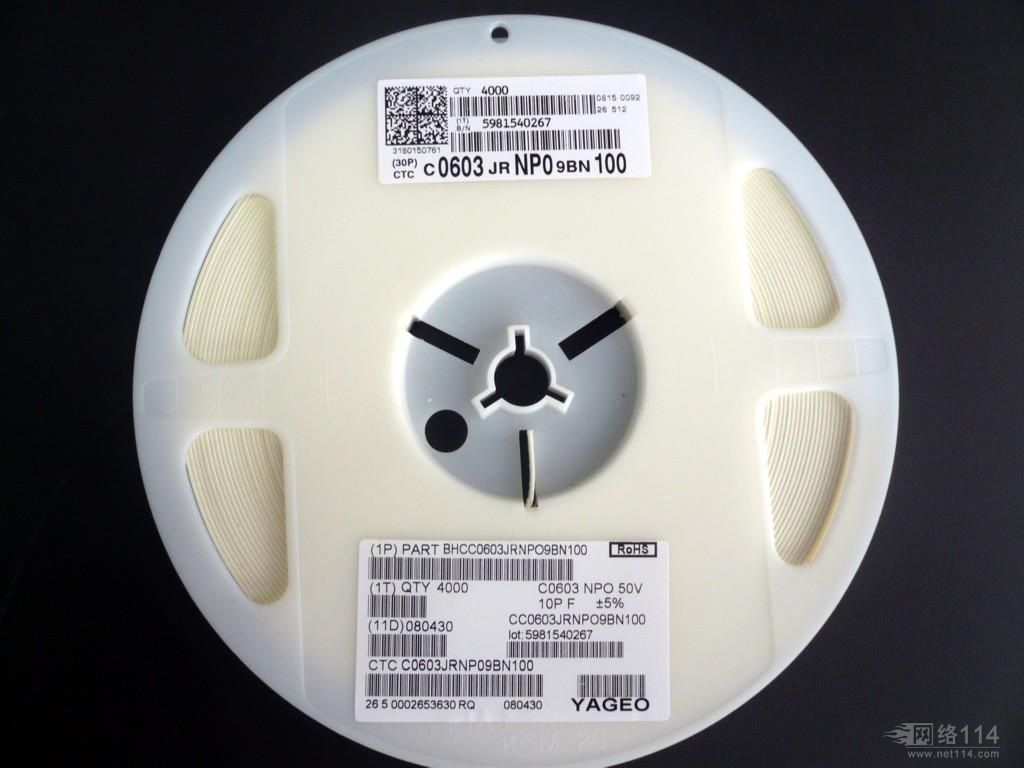

        国巨常规贴片电容的代码:CC  XXXX  X  X  XXX  X  XX  XXX

        一个完整的贴片电容料号是由以上8个部分组成的,第一部分就是一个或两个字母,这部分都是表示贴片电容种类系列的,不同品牌一般表示方式都略有不同。


    第二部分,一般有四个数字,02010402...20123216等。这就是贴片电容的封装,所有贴片电容通用封装。

        第三部分,一个字母,BCDFGJK等,这些代表贴片电容的容值误差,这些在贴片电容里面都是通用的,不分品牌。

        第四部分,一个字母,RKPFC等,这个在国巨电容里面代表了产品的包装形式,在其它品牌里面可能略有不同,一般情况下都是通用的包装形式。


        第五部分,两个或三个字母表示,CHCOGX5RX7RY5V等,这是代表贴片电容材质的,也是所有品牌通用的标识方法。

        第六部分,一个或几个数字表示,这是贴片电容的额定电压,这个可能需要参照一下各品牌的文件来解析。

        第七部分,两个字母,这是国巨内部的代码标识,部分品牌可能放在最后,这个不用过多的去研究。

        第八部分,容值部分,由三个数字表示,解析我就不赘述了,这一点我相信大家还是知道的,只是各大品牌位置可能各不相同,需要去注意一下。

        这就是国巨常规电容的解析方法,在这里我们能熟练的找出封装、容值、误差、材质、额定电压这些数值后,把这些数值代入到其它品牌的代码中,就可以简单的辨别各种贴片电容的读法了。
