    贴片电阻阻值如何读?

    发布时间:2016-10-12 丨 阅读次数:

       通常情况下,我们都可以在贴片电阻的阻体表面看到一串数字,那么,这些数字其实就是用来告诉我们该贴片电阻阻值大小的。另外,贴片电阻型号编码上也可以得知电阻阻值。贴片电阻阻值如何读?其实也很简单,我们只要弄清楚阻体表面上的数字所表达的含义就可以确定阻值和精度了,以下小编分别举例说明,希望能帮助到您!

       贴片电阻阻值精度有5种,分别是:±1%、±2%、±5%、±10%,应用最多的是±1%和±5%5%精度的用三位数来表示,1%精度是用四位数表示的。

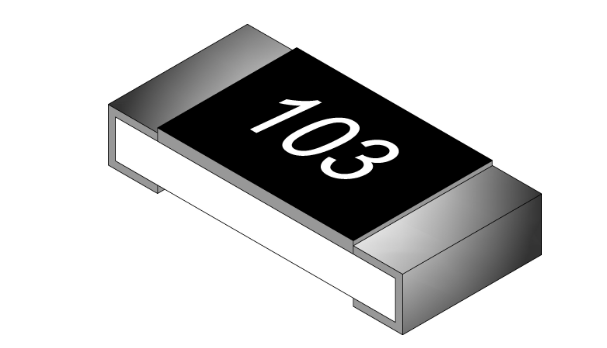

       示例1:一个贴片电阻的表面丝印是103,那么前两位数字10是表示有效数字,第三位数3代表的是倍率,也就是说他们的关系应该是这样的10^3,,所以表面丝印为103的贴片电阻的阻值为10x10^3=10000Ω=10k,因为是三位数所以很容易就能判断出精度是5%

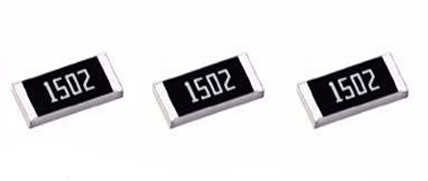

       示例2:第二种就是四位数字的,就比如表面丝印为1502的贴片电阻,前面三位数150是有效数字,最后一位数2表示的是倍率,因此1502贴片电阻阻值为150x10^2=15000Ω,因为是4位数的丝印,所以精度为1%

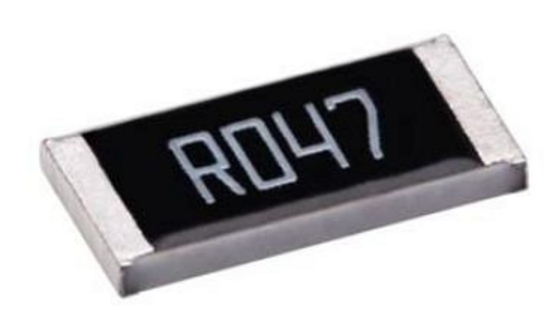

       最后还有一种情况就是贴片电阻阻体丝印有R,而这个R表示的是小数点,比如R407贴片电阻,R所在的位置是小数点,那么 R407贴片电阻的阻值为0.047欧姆。

    看完了是不是觉得贴片电阻阻值读法很简单呢,这一点告诉们做事方法很重要,刚入行的童鞋还要继续努力哦!
